Нагреватели шкафные вентилируемые ШКН-В 220В 1000Вт, 1250Вт, 1500Вт
Нагреватели шкафные вентилируемые ШКН-В 220В 1000Вт, 1250Вт, 1500Вт

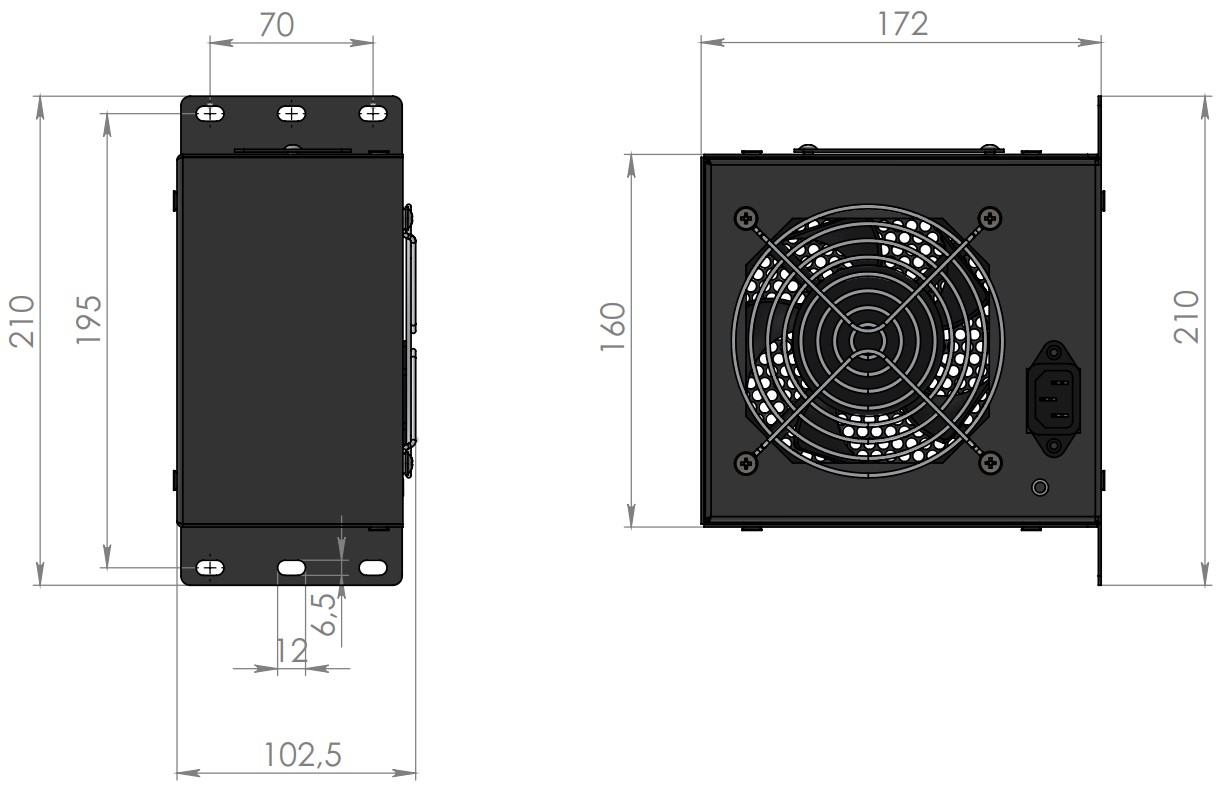

Нагреватель имеет корпусное исполнение. Корпус нагревателя изготовлен из стали и покрашен порошковой краской. Внутри корпуса установлен позисторный нагревательный элемент с ребристым алюминиевым радиатором и вентиляционный блок, обеспечивающий принудительную конвекцию воздуха через радиатор. Подключение нагревателя к схеме электропитания осуществляется кабелем питания IEC 320 C13 — SCHUKO. На корпусе предусмотрены крепёжные фланцы для установки нагревателя на вертикальную поверхность. Общий вид изделия представлен на рисунке 1. Габаритные размеры показаны на рисунке 2.
Нагреватель имеет корпусное исполнение. Корпус нагревателя изготовлен из стали и покрашен порошковой краской. Внутри корпуса установлен позисторный нагревательный элемент с ребристым алюминиевым радиатором и вентиляционный блок, обеспечивающий принудительную конвекцию воздуха через радиатор. Подключение нагревателя к схеме электропитания осуществляется кабелем питания IEC 320 C13 — SCHUKO. На корпусе предусмотрены крепёжные фланцы для установки нагревателя на вертикальную поверхность. Общий вид изделия представлен на рисунке 1. Габаритные размеры показаны на рисунке 2.
Назначение
Вентилируемый шкафной конвекционный нагреватель ШКН-В является изделием промышленного назначения и предназначен для нагрева воздуха внутри шкафов большого размера (например, в климатических шкафах или контейнерах телекоммуникационной связи). Использование нагревателя, подключённого к автоматической системе поддержания климата, позволяет поддерживать регламентированные значения температуры внутри шкафа. Поддержание температуры в заданных пределах увеличивает срок службы оборудования, чувствительного к низкой температуре.
Комплектность
- Нагреватель в сборе 1 шт.
- Кабель питания IEC 320 C13 — SCHUKO 1 шт.
- Упаковка 1 шт.
- Паспорт 1 шт.
| Название модели | Напряжение питания, частота тока | Тип подшипника | Ширина, мм | Высота, мм | Глубина, мм | Кабель питания, мм | Разъём подключения |
|---|---|---|---|---|---|---|---|
| ШКН-В 220В 1000Вт | 220В, 50Гц | шариковый | 103 | 210 | 172 | IEC 320 C13 - SCHUKO, 1800 | IEC C14 |
| ШКН-В 220В 1250Вт | 220В, 50Гц | шариковый | 103 | 210 | 172 | IEC 320 C13 - SCHUKO, 1800 | IEC C14 |
| ШКН-В 220В 1500Вт | 220В, 50Гц | шариковый | 103 | 210 | 172 | IEC 320 C13 - SCHUKO, 1800 | IEC C14 |
Примечание: Производитель постоянно проводит работу, направленную на улучшение выпускаемой продукции, и оставляет за собой право на внесение изменений в её технические характеристики, исполнительные размеры и внешний вид.
Нагреватель необходимо устанавливать на вертикальную поверхность таким образом, чтобы информационный шильдик находился наверху и воздушный поток был направлен горизонтально. Установка нагревателя в любом другом положении не допускается! Расстояние от поверхности нагревателя на входе воздушного потока до любых иных поверхностей и проводов должно составлять не менее 100мм. Расстояние от поверхности нагревателя на выходе воздушного потока до любых иных поверхностей и проводов должно составлять не менее 350мм. Направление воздушного потока указано на информационном шильдике стрелкой. Нагреватель обязательно должен быть подключен к автоматической климатической системе, которая обеспечит его отключение при достижении температуры внутри шкафа значения +30С. Монтажные и пусковые работы должны осуществляться квалифицированными специалистами с соблюдением руководящих требований Правил устройства электроустановок (ПУЭ). Монтаж должен производиться в условиях, исключающих попадание влаги либо загрязнения на изделие. Необходимо проверить соответствие напряжения сети электропитания паспортным значениям, которые указаны в таблице с характеристиками. Работы по подключению к сети электропитания, включая прокладку проводов и устройство заземления, должны проводиться при обесточенной сети в соответствии с ПУЭ и ГОСТ Р 50571.15-97. Подключение нагревателя необходимо осуществлять к отдельному автомату защитного отключения. Перед подключением необходимо убедиться в том, что к установленному изделию не прикасаются какие-либо посторонние предметы или провода, что на него не попадает влага или какие-либо либо загрязнения, которые могут повлиять на работу изделия. Запрещается устанавливать нагреватель на легковоспламеняющиеся материалы (термопластичные пластмассы, полимерные вспененные утеплители и т.д.). Регламентные работы по проверке работоспособности и очистке нагревателя от грязи и пыли необходимо проводить не реже одного раза в год. Очистку нагревателя от грязи и пыли необходимо производить, отключив нагреватель от сети электропитания.
Гарантийный срок хранения: 12 месяцев с момента изготовления. Гарантийный срок эксплуатации: 12 месяцев с момента подключения. Срок службы: 5 лет при температуре 25°С и относительной влажности 65%. Нормативные документы, устанавливающие нормы и требования для производства. ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности». ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды». Код ТН ВЭД ЕАЭС: 8516802009. Технические условия: ТУ 27.51.29-004-20201893-2017. Сертификат соответствия требованиям технического регламента о пожарной безопасности 123-ФЗ № РОСС RU.31588.04ОЦН0.ОС05.00186. Декларация о соответствии требованиям ТС 004/2011 «О безопасности низковольтного оборудования»: ЕАЭС N RU Д-RU.АБ93.B.13600.
Хранение
Хранение осуществляется в упакованном виде в складских условиях, исключающих воздействие влаги, паров кислот, щелочей или иных агрессивных сред. Транспортировка возможна любыми видами транспорта в условиях, исключающих воздействие атмосферных осадков. Изделие не содержит материалов, представляющих опасность для окружающей среды и требующих специальных мер предосторожности при транспортировании, хранении и утилизации.
