Нагреватели шкафные модульные ШКН-М 220В
Нагреватели шкафные модульные ШКН-М 220В
Нагреватель состоит из алюминиевых модулей, закреплённых на несущем стальном элементе. Система крепления модулей обеспечивает равномерный обогрев и компактное размещение нагревательных элементов. Подключение щитового нагревателя к схеме электропитания, в зависимости от модели, осуществляется проводами либо клеммами. Нагреватель оборудован креплением, которое, в зависимости от модели, выполнено в виде крепления для DIN рейки омега-типа шириной 35мм стандарта DIN 43880 (ТН35 ГОСТ Р МЭК 60715-2003) либо в виде кронштейна.
Нагреватель состоит из алюминиевых модулей, закреплённых на несущем стальном элементе. Система крепления модулей обеспечивает равномерный обогрев и компактное размещение нагревательных элементов. Подключение щитового нагревателя к схеме электропитания, в зависимости от модели, осуществляется проводами либо клеммами. Нагреватель оборудован креплением, которое, в зависимости от модели, выполнено в виде крепления для DIN рейки омега-типа шириной 35мм стандарта DIN 43880 (ТН35 ГОСТ Р МЭК 60715-2003) либо в виде кронштейна.
Назначение
Модульный шкафной конвекционный нагреватель ШКН-M предназначен для нагрева воздуха в больших конструктивах, имеющих шкафное или корпусное исполнение (например, в уличных контролирующих постах, шкафах контроля телеметрии, управляющих узлах трубопроводов). Использование нагревателя позволяет поддерживать регламентированные значения влажности и температуры внутри корпуса шкафа. Регулирование уровня влажности с использованием щитовых нагревателей помогает избежать появления следов коррозии или окисления, что увеличивает срок службы шкафа и размещённого в нём оборудования. Поддержание температуры в заданных пределах увеличивает эффективность работы установленного оборудования, чувствительного к низким температурам (например, АКБ, ИБП).
Комплектность
- Нагреватель в сборе 1 шт.
- Комплект крепления 1 шт.
- Упаковка 1 шт.
- Паспорт 1 шт.
| Название модели | Напр. U, В | Темп. t, С | Ширина, мм | Высота, мм | Глубина, мм | Кабель, мм | Клеммы | Вес, гр |
|---|---|---|---|---|---|---|---|---|
| ШКН-М-220В-300Вт | 220 | 120 | 80 | 180 | 60 | 400 | - | 340 |
| ШКН-М-220В-400Вт | 220 | 120 | 80 | 200 | 60 | 400 | - | 370 |
| ШКН-М-220В-450Вт | 220 | 120 | 80 | 200 | 60 | 400 | - | 370 |
| ШКН-М-220В-500Вт | 220 | 120 | 80 | 200 | 60 | 400 | - | 370 |
| ШКН-М-220В-600Вт | 220 | 120 | 80 | 200 | 80 | 400 | - | 370 |
| ШКН-М-220В-750Вт | 220 | 120 | 80 | 200 | 80 | 400 | - | 370 |
| ШКН-М-220В-800Вт | 220 | 120 | 80 | 200 | 80 | 400 | - | 370 |
| ШКН-М-220В-1000Вт | 220 | 120 | 80 | 200 | 90 | 400 | - | 370 |
| ШКН-М-220В-1250Вт | 220 | 120 | 80 | 200 | 90 | 400 | - | 370 |
| ШКН-М-220В-1500Вт | 220 | 120 | 80 | 200 | 90 | 400 | - | 370 |
Примечание: Производитель постоянно проводит работу, направленную на улучшение выпускаемой продукции, и оставляет за собой право на внесение изменений в её технические характеристики, исполнительные размеры и внешний вид.

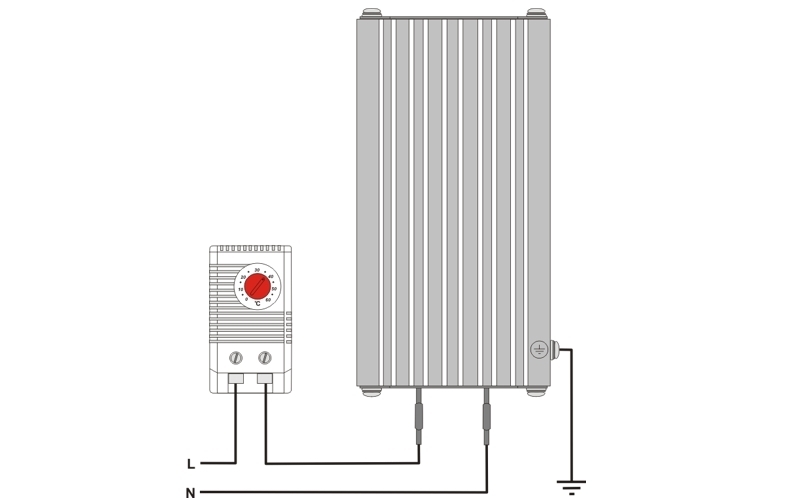

Нагреватель может работать как от переменного, так и от постоянного тока. Запрещается устанавливать нагреватель на легковоспламеняющиеся материалы (термопластичные пластмассы, полимерные вспененные утеплители и т.д.). Расстояние от поверхности нагревателя до любого иного оборудования должно составлять не менее 50мм. Для обеспечения наиболее эффективной конвекции воздуха нагреватель необходимо устанавливать в нижней части обогреваемого конструктива так, чтобы ламели радиаторного профиля были ориентированы вертикально. Монтажные и пусковые работы должны осуществляться квалифицированными специалистами с соблюдением руководящих требований Правил устройства электроустановок (ПУЭ). Монтаж должен производиться в условиях, исключающих попадание влаги либо загрязнения на изделие. Необходимо проверить соответствие напряжения сети электропитания паспортным значениям, которые указаны в таблице с характеристиками. Работы по подключению к сети электропитания, включая прокладку проводов и устройство заземления, должны проводиться при обесточенной сети в соответствии с ПУЭ и ГОСТ Р 50571.15-97. Подключение нагревателя необходимо осуществлять к отдельному автомату защитного отключения. Перед подключением необходимо убедиться в том, что к установленному изделию не прикасаются какие-либо посторонние предметы или провода, что на него не попадает влага или какие-либо либо загрязнения, которые могут повлиять на работу изделия. Правильно установленное изделие не требует регламентного обслуживания в процессе эксплуатации.
Гарантийный срок хранения: 5 лет. Гарантийный срок эксплуатации: 5 лет. Срок службы: 25 лет. Нормативные документы, устанавливающие нормы и требования для производства. ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности». ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды». ГОСТ 12.1.044-2018 «Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов». Код ТН ВЭД ЕАЭС: 8516802009. Технические условия: ТУ 27.51.29-006-20201893-2017. Сертификат соответствия требованиям технического регламента о пожарной безопасности 123-ФЗ № РОСС RU.31588.04ОЦН0.ОС05.00186. Декларация о соответствии требованиям ТС 004/2011 «О безопасности низковольтного оборудования»: ЕАЭС N RU Д-RU.АБ93.B.13600.
Хранение
Хранение осуществляется в упакованном виде в складских условиях, исключающих воздействие влаги, паров кислот, щелочей или иных агрессивных сред. Транспортировка возможна любыми видами транспорта в условиях, исключающих воздействие атмосферных осадков. Изделие не содержит материалов, представляющих опасность для окружающей среды и требующих специальных мер предосторожности при транспортировании, хранении и утилизации.
